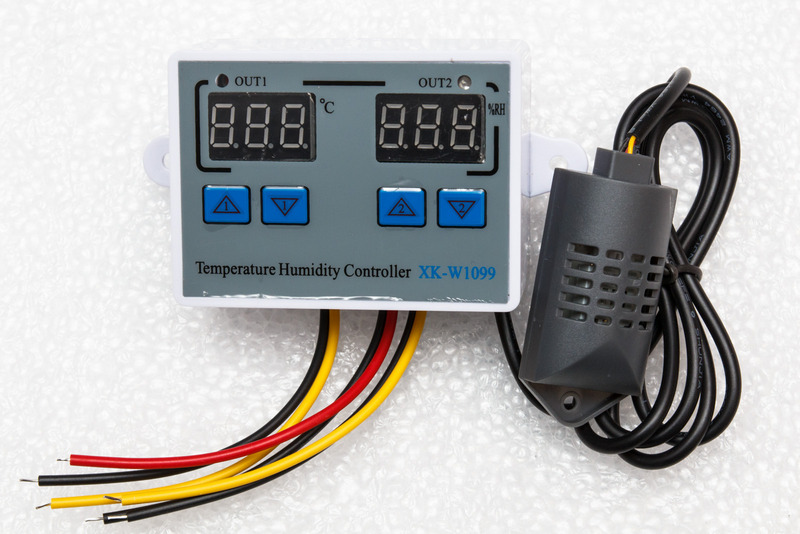

Контроллер влажности и температуры XK-W1099 предназначен поддержки запрограммированных температуры и влажности путем включения/выключения подключенных к нему устройств нагрева/охлаждения и увлажнения/осушения.

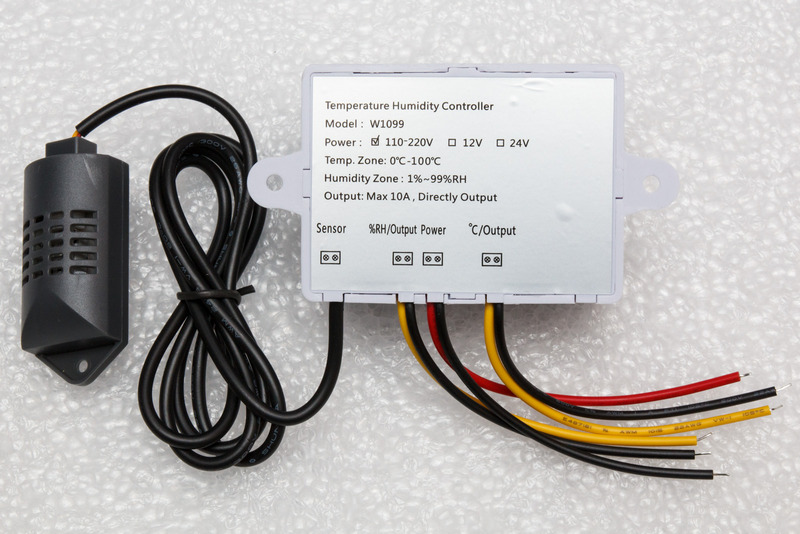

Питание переменного тока 220В подается на красный (ноль) и черный (фаза) провод. Коммутирующие реле замыкают/размыкают линию, идущую с черного входного провода на линию черного выходного (парного к желтому) провода. Красный и желтые провода соединены внутри регулятора между собой. (Было бы более логично поменять черные провода местами с парными желтыми и красным и подавать входную фазу на красный, а снимать ее для выхода с желтого. Вероятно монтажники при пайке проводов перепутали их местами. Исправить ситуацию можно самостоятельно.) Для включения/выключения управляемых устройств используют соответствующую пару желтого и черного проводов.
Из соображений надежности не следует к реле подключать устройства, при работе которых ток через реле превышал бы 5А при напряжении 220В.
После включения контроллера и его инициализации на цифровых индикаторах постоянно отображается текущая температура и влажность.

Настройка
Настройка (программирование) контроллера заключается в установке верхнего и нижнего порогов.
Если верхний порог больше нижнего, контроллер будет работать в режиме охлаждения/осушения - контакты замкнутся, когда температура станет равной или превысит нижний порог, разомкнутся - когда температура станет равна или ниже верхнего порога.
Если верхний порог меньше нижнего, модуль будет работать в режиме нагрева/увлажнения - контакты замкнутся, когда температура станет равной или меньше верхнего порога, разомкнутся - когда температура станет равна или выше нижнего порога.

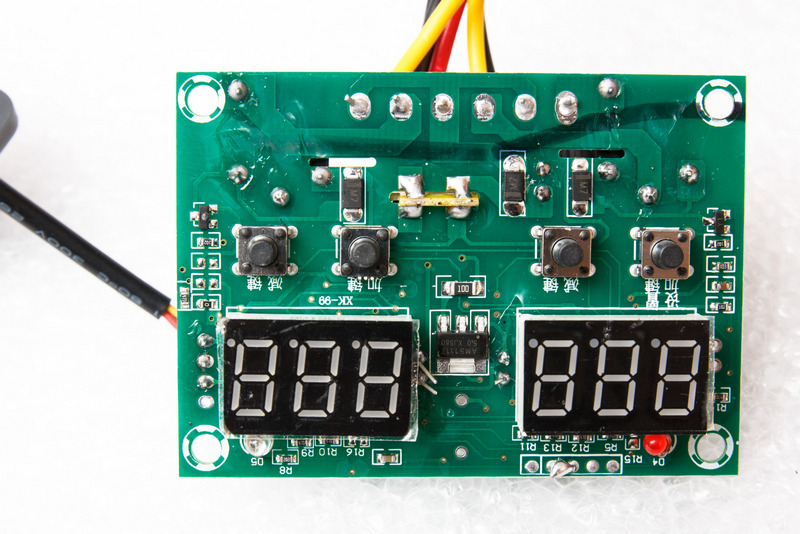

Для настройки (программирования) контролируемого значения температуры и влажности используются по 2 кнопки: кнопки с надписью 1 "вверх" и "вниз" - для установки температуры, кнопки с надписью 2 "вверх" и "вниз" - для установки влажности.
Для установки верхнего (нижнего) порога нажимают и удерживают кнопку "вверх" ("вниз"), пока показания дисплея не начнут мигать (около 3 секунд). После этого кнопками "вверх" и "вниз" увеличивают или уменьшают значение до нужной величины. Установив нужное значение ждут стабилизации показаний на дисплее. На этом установка закончена.

Корректировка текущих показаний
В случае необходимости текущие показания температуры и влажности можно откорректировать. Для этого нажимают одновременно кнопки "вверх" и "вниз" и удерживают нажатыми, пока не отобразится текущее значение корректировки (по умолчанию 0,0) в мигающем состоянии. После этого переходят к установке нужного значения корректировки. Установив нужное значение ждут стабилизации показаний на дисплее.

Установка времени задержки до срабатывания реле.
В случае необходимости можно установить задержку времени срабатывания реле (в минутах) после достижения пороговых значений температуры и относительной влажности. Для этого используются параметры Р0 (температура) и Р1(влажность).
Для установки параметров одновременно зажимают 1 "вверх" и 2 "вверх", пока в левом окне не появится обозначение параметра, а в правом - его значение. При этом кнопками 1 меняют текущий параметр, а кнопками 2 его значение. Установив нужные значения параметров ждут стабилизации показаний на дисплее и автоматический выход из режима установки параметров.
Восстановление заводских установок
Для восстановления заводских установок нужно одновременно нажать кнопки 1 "вниз" и 2 "вниз" и удерживать, пока на дисплее не отобразится "888 888", после чего кнопки освобождают.
