Терморегулятор W3230 - оптимальное, самодостаточное решение для регулировки температуры в диапазоне от -50 до 120 градусов Цельсия.
Регулятор может работать как в режиме нагрева, так и в режиме охлаждения. Прост в монтаже и настройке, удобный навесной монтаж в любое удобное место.
Регулятор отображает 2 значения температуры. Верхнее (красный индикатор) - текущая температура. Нижнее (синий индикатор) - контролируемое значение.

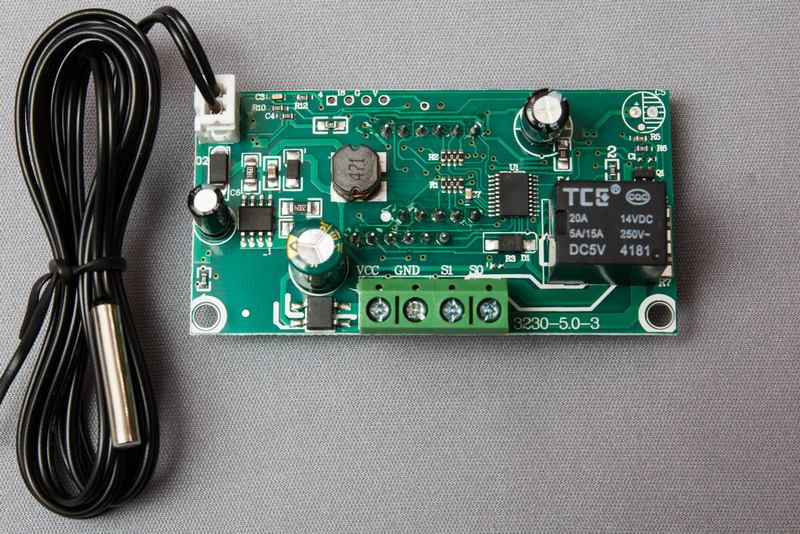

Питание 220В подается на контакты VCC (фаза) и Gnd (ноль).
Коммутирующее реле имеют "сухие" контакты (напряжение на них отсутствует) и работают как обычный выключатель. Выводы реле обозначены как S1 и S2. Для включения/выключения управляемого нагревателя (охладителя) на один контакт подводится необходимое питающее напряжение (обычно фаза), а другой контакт соединяется с устройством. Нулевой провод непосредственно подключается к управляемому устройству.

Из соображений надежности не следует пропускать через реле ток более 5А при напряжении 220В, и 15А при напряжении 12В.

Настройка терморегулятора
После кратковременного нажатия кнопки SET синий индикатор переходит в мигающее состояние и кнопками вверх/вниз устанавливают требуемое значение температуры.
Длительное нажатие кнопки SET - переход в меню настройки.
Р0 - выбор режима работы терморегулятора: охлаждение(С)/нагрев(Н)
Р1 - гистерезис-разница между температурой включения и температурой выключения от 0.1 до 30 градусов
Р2 - верхний предел температуры
Р3 - нижний предел температуры
Р4 - коррекция температуры,от -10 до+10 градусов
Р5 - время задержки включения реле от 0 до 10 мин.
Р6 - сигнал превышения заданной температуры
Р7 - блокировка установленных данных
Р8 - заводские настройки

Для изменения параметров необходимо нажать кнопку SET 5 сек. высветится параметр P0, стрелками вверх/вниз устанавливается нужное значение параметра. Следующее нажатие SET - переход на следующий параметр.
Все настройки сохраняются в энергонезависимой памяти.

Кнопка Restart служит для выключения/включения контроллера (длительное нажатие кнопки).
