Дистанционный двухканальный выключатель (радиоуправляемое реле) с питанием от источника постоянного или переменного напряжения 12-36В в корпусе, управляется пультом ДУ или передатчиком, передающим сигналы с фиксированной кодировкой на частоте 433МГц.

Этот выключатель позволяет дистанционно управлять включением-выключением нагрузки (освещение, ворота, шлагбаум, сирена и пр.) потребляемой мощностью до 2 кВт. Из соображений надежности нагрузку следует ограничить до 1,5 кВт (7А). При подключении электродвигателей следует учитывать величину пускового тока.

С этим выключателем могут работать пульты с фиксированным кодом. Также совместим с сигнализацией G90B, мостом Broadlink, Sonoff Bridge и прочими системами "умный дом".

ВАЖНО! Все коммутируемые контакты реле выведены на контактные клеммы и не имеют других соединений на плате, что не ограничивает вас в реализации схемы и напряжения коммутации. Реле могут коммутировать напряжение от 0 до 250 вольт.

При подаче на выключатель питающего напряжения реле всегда будут в разомкнутом состоянии (контакты NC и Com замкнуты NO и Com разомкнуты) независимо от того, в каком состоянии было реле при отключении питающего напряжения.

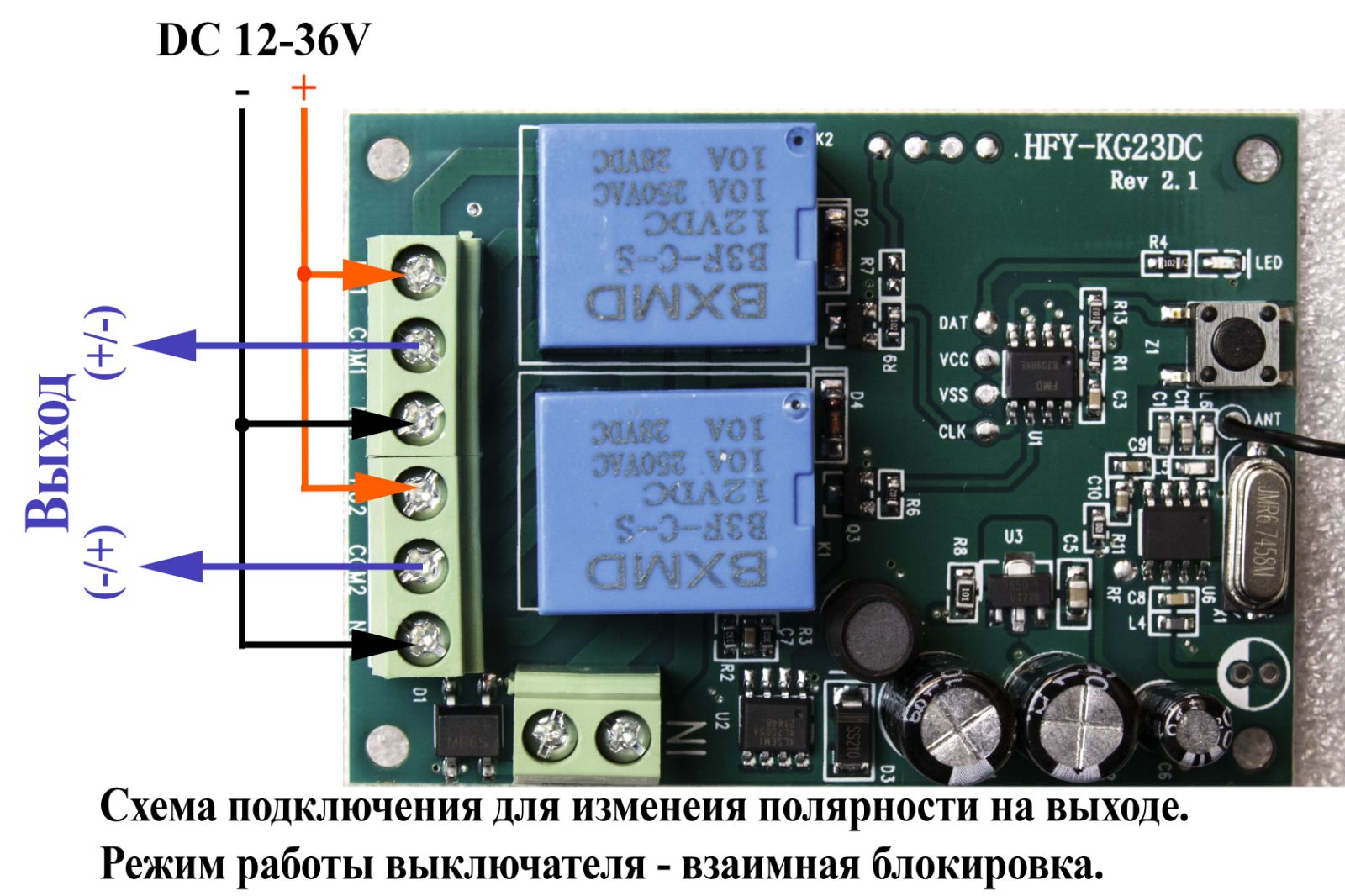

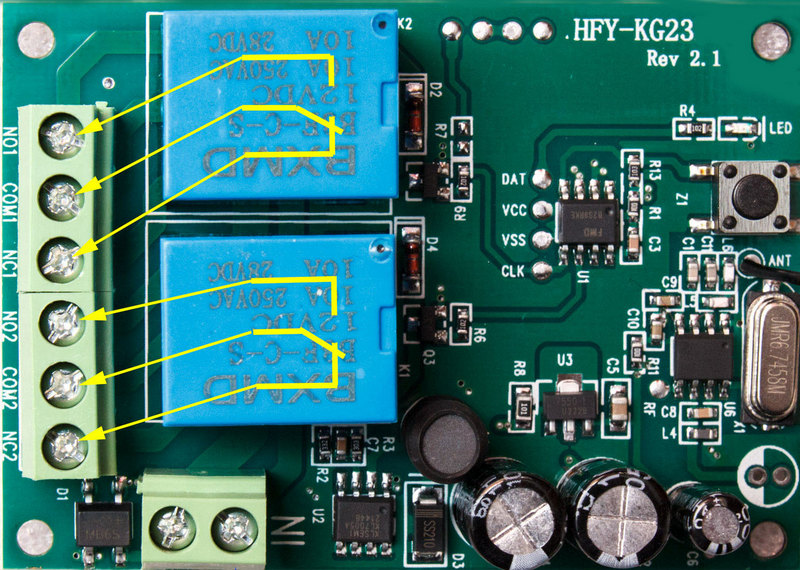

Назначение контактов реле на соответствующем фото. Питание выключателя подается на 2 отдельных контакта. Полярность напряжения питания значения не имеет, так как напряжение питания проходит через диодный мост.

Настройка.
Двухканальный выключатель имеет 3 режима работы:
Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Используется одна кнопка пульта.
Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие - размыкает. Используется одна кнопка пульта.
Режим "Взаимной блокировки" - включение одного канала вызывает выключение второго канала и наоборот, нажатие третьей кнопки отключает оба канала.

Выбор режима работы.
Каждый пульт ДУ имеет свой индивидуальный цифровой код. Для того чтобы приемник записал код пульта необходимо выполнить "обучение" приемника. Для этого предназначена кнопка на коруса реле (она только одна).

Обучение для режима «Звонок»:
Нажмите кнопку обучения приемника 1 раз, светодиод потухнет - это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет управлять первым каналом). Светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят и приемник готов принять сигнал для второго канала. Нажмите кнопку пульта для управления вторым каналом. Светодиод приемника моргнет 3 раза и перейдет в режим постоянного свечения, это значит режим обучения завершен и приемник и пульт готовы к совместной работе в этом режиме.

Обучение для режима «Однокнопочный выключатель»:
Происходит аналогично предыдущему режиму, за исключением того, что кнопка обучения нажимается последовательно 2 раза.

Обучение для режима "Взаимной блокировки":
Происходит аналогично предыдущему режиму, за исключением того, что кнопка обучения нажимается последовательно 3 раза. В этом режиме используется 3 кнопки, третья кнопка используется для выключения обоих каналов.

Сброс приемника
Чтобы очистить приемник от записанных кодов нужно нажать кнопку обучения 8 раз. После этого все коды в приемнике будут стерты.
