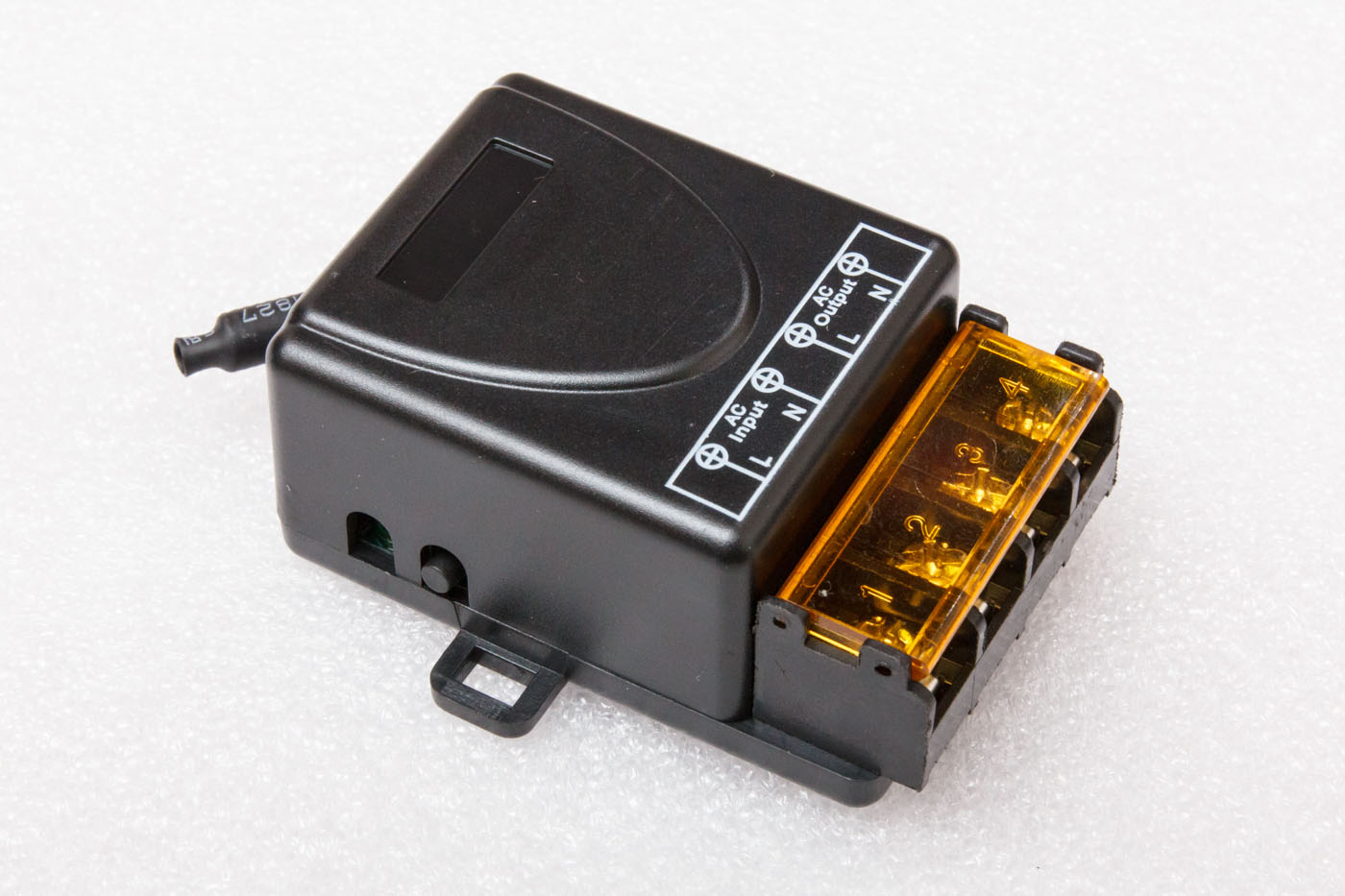

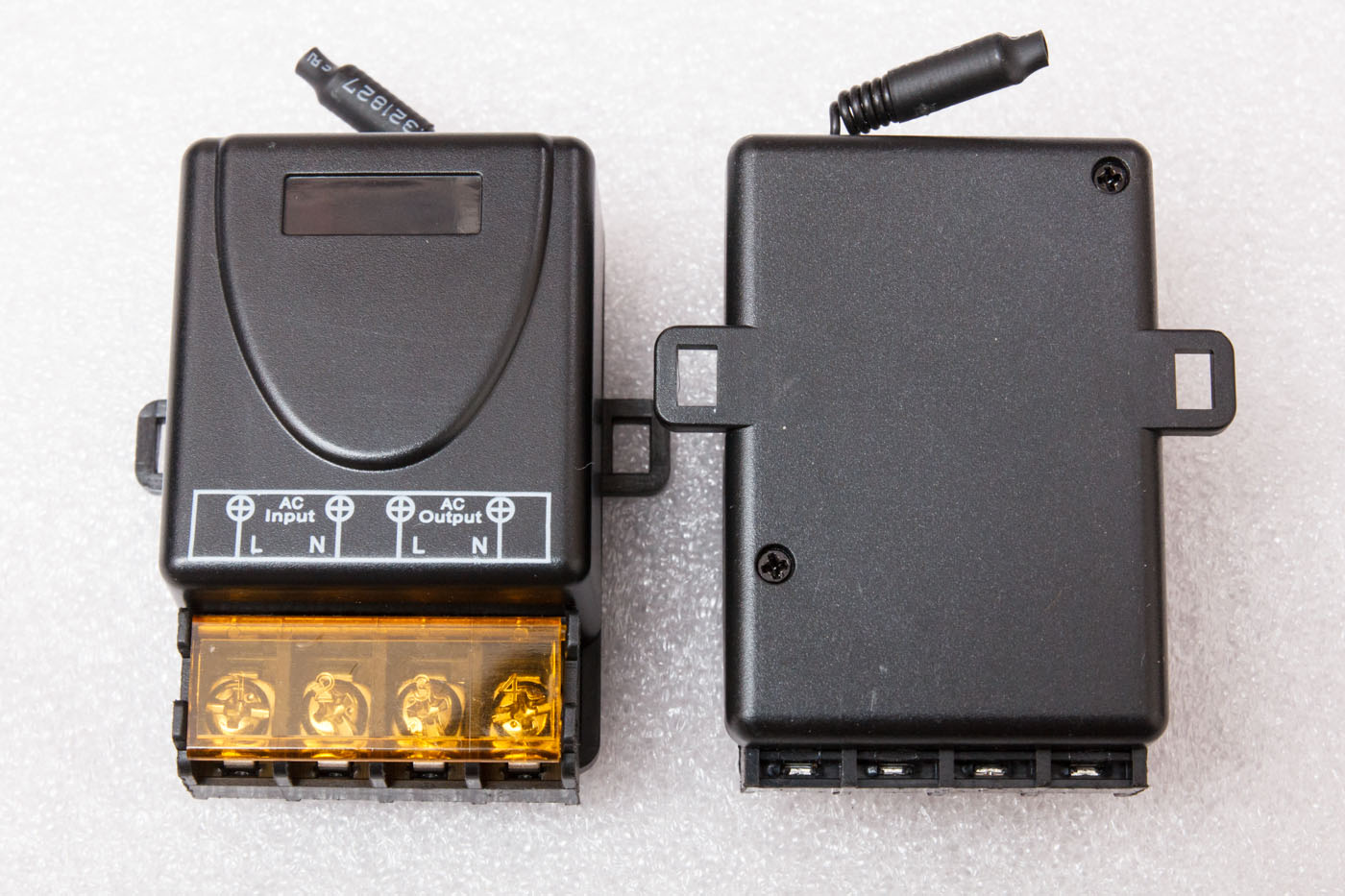

Дистанционный одноканальный выключатель (радиоуправляемое реле) 220В повышенной мощности (нагрузка до 30А) в корпусе, управляется пультом ДУ или передатчиком, передающим сигналы с фиксированной кодировкой на частоте 433МГц.
Этот выключатель позволяет управлять дистанционно включением-выключением нагрузки в сети 220 вольт. Сигнал от пульта к реле проходит сквозь стены и способен преодолеть до 100 метров по прямой видимости. Одним приемник может принимать сигналы 6 пультов.

ВАЖНО! Приемник подключается к сети 220В напрямую, ему не требуется для работы отдельного блока питания - это очень удобно и значительно упрощает его использование.

При подаче на радиореле питающего напряжения реле всегда будет в разомкнутом состоянии (контакты NO и Com разомкнуты) независимо от того, в каком состоянии было реле при отключении питающего напряжения.

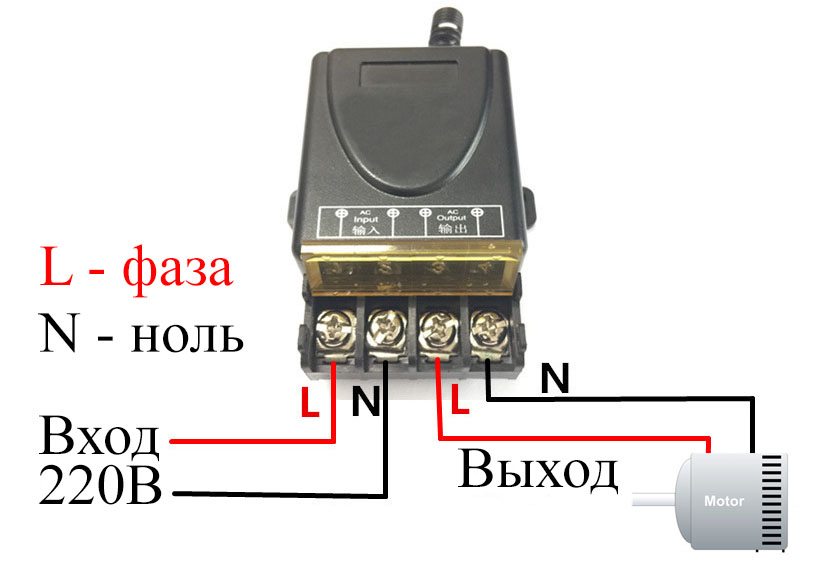

Подключение: Вход (Input) L - фаза N - ноль; Выход (Output) L - фаза N - ноль.

Приемник имеет четыре режима работы:
Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Используется одна кнопка пульта.
Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие - размыкает. Используется одна кнопка пульта.
Режим «Двухкнопочный выключатель». Одна кнопка пульта ДУ включает реле, вторая - выключает. Режим "Фиксированная длительность включения" - по нажатию кнопки реле включается на 5,10, 15 или 20 секунд.

Выбор режима работы.

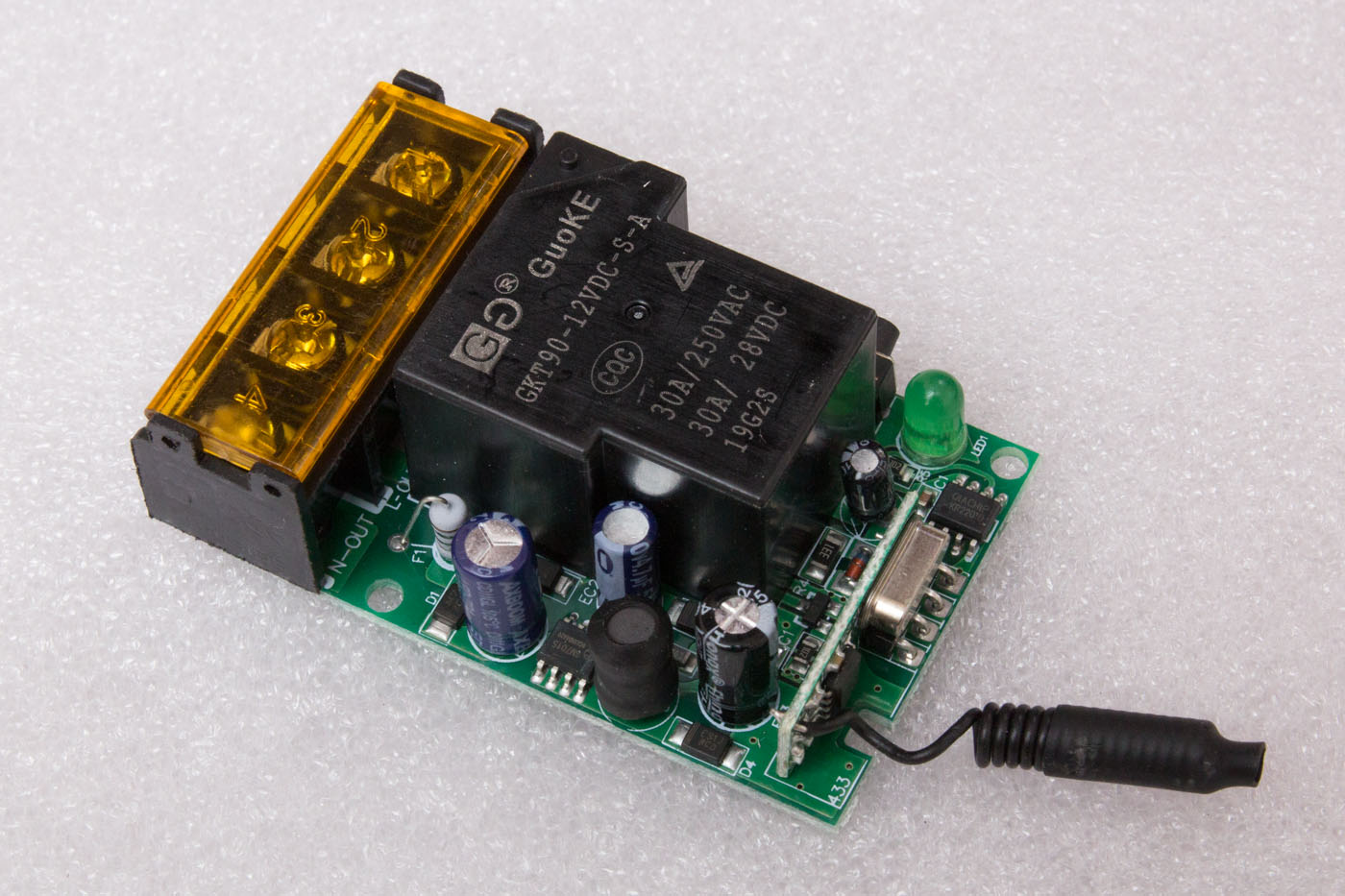

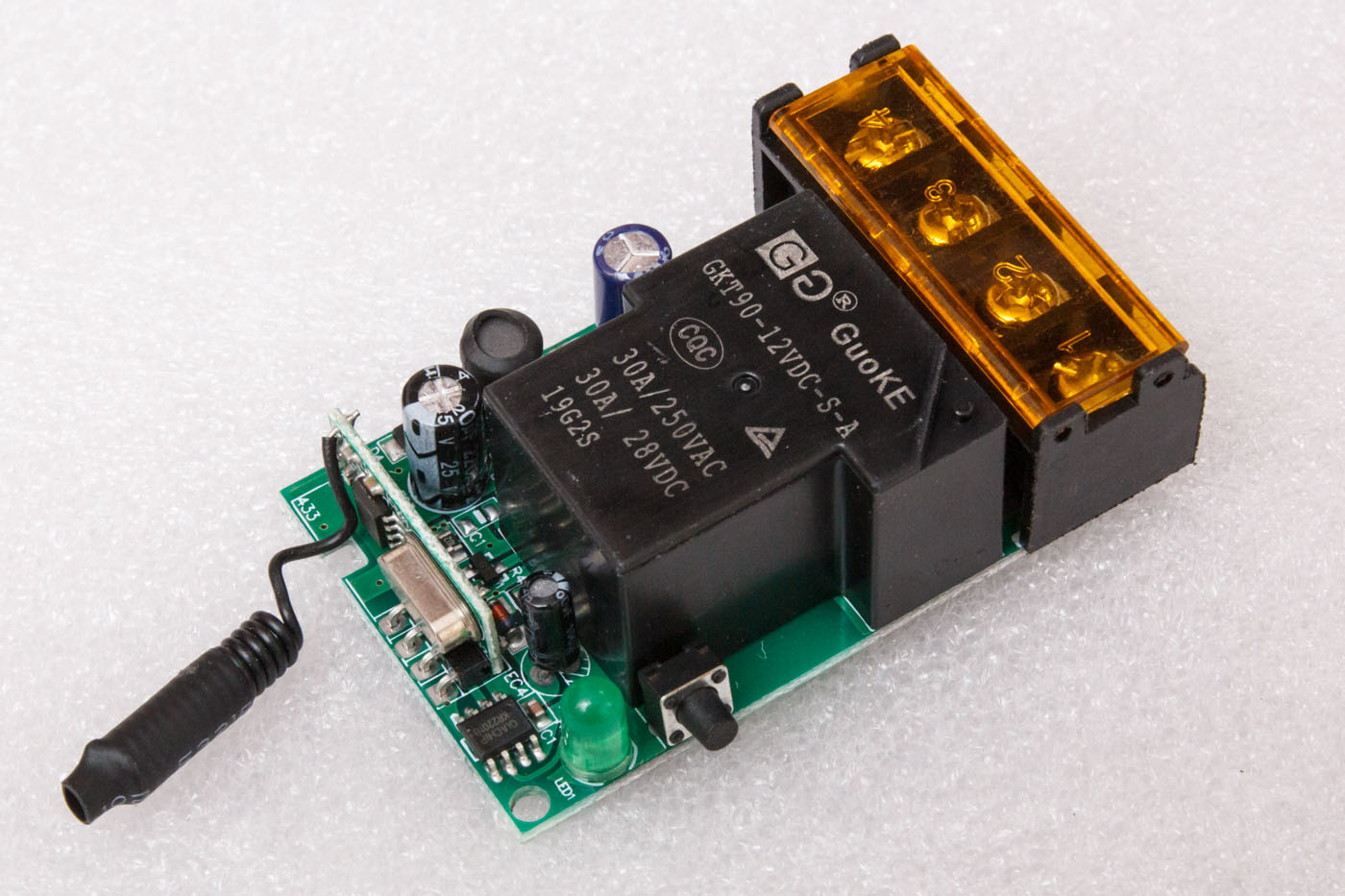

Каждый пульт ДУ имеет свой индивидуальный цифровой код. Для того чтобы приемник записал код пульта необходимо выполнить "обучение" приемника. Для этого предназначена кнопка на плате приемника (она только одна).

Обучение для режима «Звонок»:
Нажмите кнопку обучения приемника 1 раз, светодиод перейдет в режим постоянного свечения - это признак готовности приемника принять код пульта.
Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет работать), светодиод приемника моргнет 2 раза и потухнет, это значит код пульта успешно принят и приемник и пульт готовы к совместной работе в этом режиме.

Обучение для режима «Однокнопочный выключатель»:
Кнопка обучения приемника нажимается 2 раза. Запись сигнала кнопки пульта в приемник осуществляется как и в предыдущем режиме.

Обучение для режима «Двухкнопочный выключатель»:
Кнопка обучения приемника нажимается 3 раза.
Поскольку в этом режиме используются 2 кнопки, первой в приемник записывается кнопка включения, второй - выключения. Между записью сигналов первой и второй кнопки кнопка обучения реле не нажимается. Запись сигналов кнопок пульта в приемник осуществляется так же, как и в предыдущих случаях.

Обучение для режима «Фиксированная длительность включения»:
Кнопка обучения приемника нажимается 4, 5, 6 или 7 раз для длительности включенного состояния 5,10, 15 или 20 секунд. Запись сигнала кнопки пульта в приемник осуществляется как и в предыдущих режимах.

Сброс приемника
Чтобы очистить приемник от записанных кодов нужно нажать и удерживать кнопку обучения около 5-8 секунд - пока не замигает светодиод обучения. После этого все коды в приемнике будут стерты.
