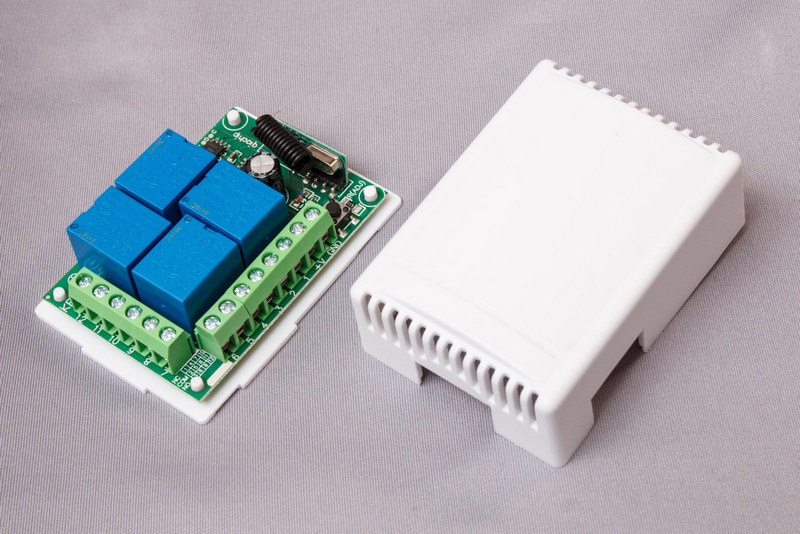

Дистанционный выключатель (радиоуправляемое реле) с питанием от 12В, управляемое пультом ДУ 433МГц.

С этими радиореле могут работать пульты с фиксированным кодом. Также реле совместимы с сигнализацией G90B, мостом Broadlink, Sonoff Bridge и прочими системами "умный дом".

Дальность приема приемником сигнала пульта со свежей батарейкой, при отсутствии преград и помех до 100м.

Максимальная нагрузочная способность реле - 10А. Из соображений надежности не следует пропускать через реле ток более 7А.

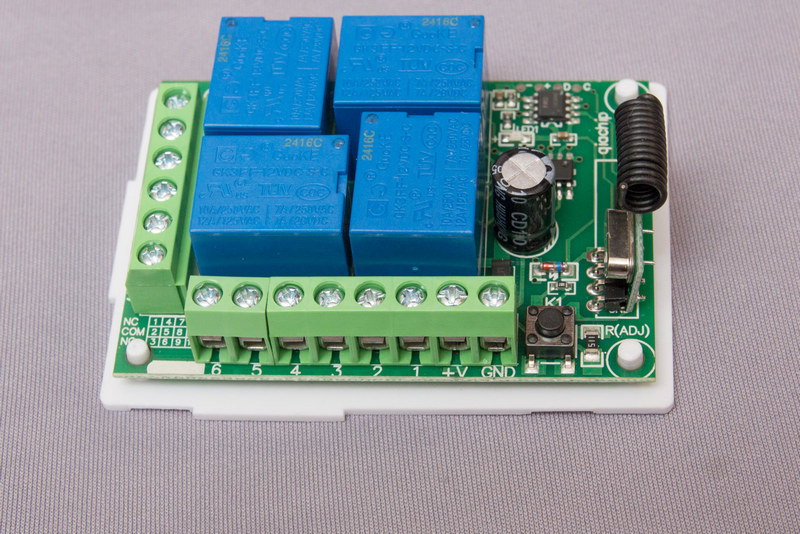

У выключателя реле имеет сухие контакты.
При подаче на выключатель питающего напряжения реле всегда будет в разомкнутом состоянии (контакты NC и Com замкнуты NO и Com разомкнуты) независимо от того, в каком состоянии было реле при отключении питающего напряжения.

Выключатель имеет 3 простых и 4 комбинированных режима работы:
Простые:
1. Режим «звонок»(momentary). Реле замкнуто пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Каналы работают независимо друг от друга.
2. Режим «кнопка с независимой фиксацией»(selflock). Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие - размыкает. Каналы работают независимо друг от друга.
3. Режим «кнопка взаимоблокировки» (interlock). Каждая кнопка пульта ДУ замыкает свое реле и размыкает все остальные. Каналы находятся во взаимной зависимости.

Комбинированные:
4. 2 канала selflock + 2 канала momentary.
5. 2 канала momentary + 2 канала interlock.
6. 2 канала selflock + 2 канала interlock.
7. 2 канала interlock + 2 канала interlock.
Чтобы установить нужный режим работы кнопку обучения нажимают n раз, где n - номер режима.

Выключать управляется только теми пультами, коды которых записаны в память выключателя. Каждый пульт ДУ имеет свой индивидуальный цифровой код. Для записи кода пульта в память выключателя необходимо выполнить его "обучение", Процедура обучения также задаёт режим, в котором выключатель будет работать с пультом.

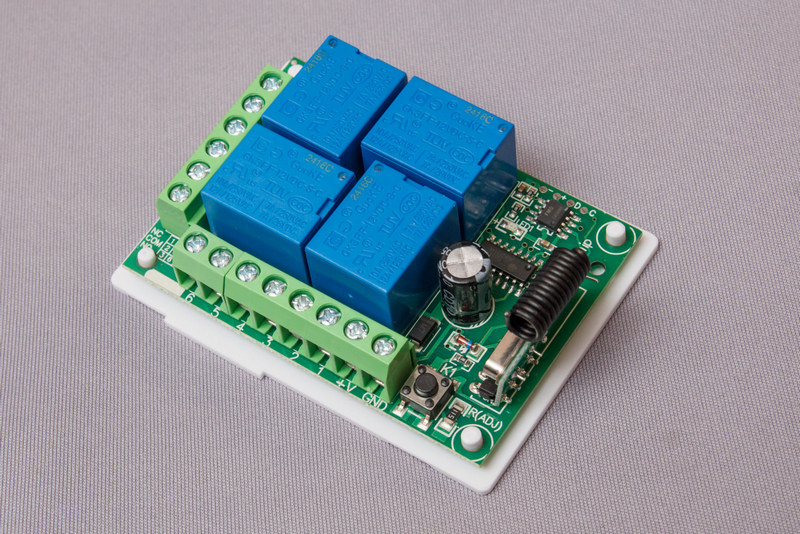

Для выполнения обучения предназначена кнопка на корпусе выключателя (она только одна).

Обучение для нужного режима осуществляется следующим образом:
Нажать кнопку обучения выключателя n раз, где n номер соответствующего режима (см. нумерацию режимов выше). Светодиод, расположенный рядом с кнопкой, перейдет в режим постоянного свечения - это признак готовности выключателя принять код пульта.
Нажать на пульте ДУ любую кнопку 1 раз. Светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят и приемник и пульт готовы к совместной работе в выбранном режиме.
Следует учесть, что процедура обучения предусматривает нажатие только одной (любой) кнопки пульта, другие кнопки пульта будут задействованы автоматически, без выполнения дополнительных процедур.

Очистка памяти выключателя.
Чтобы очистить выключатель от записанных кодов нужно нажать кнопку обучения 8 раз. После этого все коды в выключателе будут стерты.

Приемник выключателя может хранить коды нескольких пультов.
