Контроллер заряда/разряда Li-Ion аккумуляторов BMS 10S 20A балансировка (код товара: 428)
Ціна: 300.00 грн.

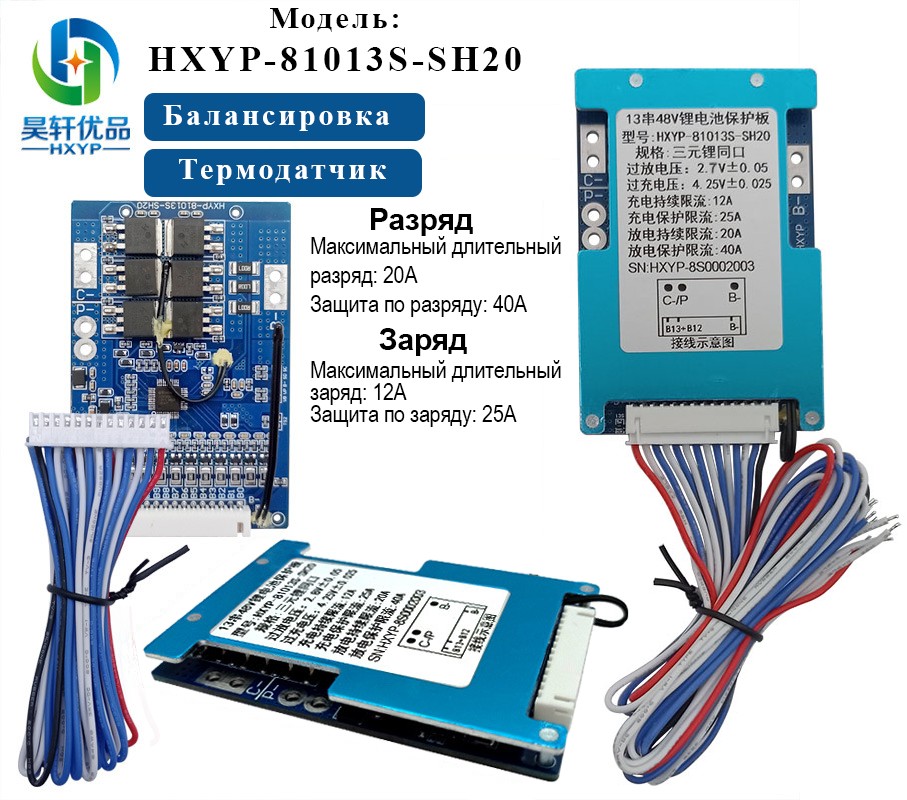

- Модель: HXYP-81013S-SH20-10S;
- Назначение: для Li-ion Li-pol аккумуляторов (3.6V/3.7V);
- Напряжение защиты ячейки от перезаряда: 4.25 ± 0.05V;
- Напряжение защиты ячейки от переразряда: 2.7 ± 0.05V;
- Максимальный длительный ток разряда: 20±1А;
- Ток срабатывания защиты при разряде: 40±1А;
- Максимальный длительный ток заряда: 12±1А;
- Ток срабатывания защиты при заряде: 25±1А;
- Ток балансировки: 56мА;
- Длина проводов шлейфа: 38см;
- Защита от перегрева: через терморезистор;
- Защита от короткого замыкания: Есть;
- Напряжение заряда : 42V ;

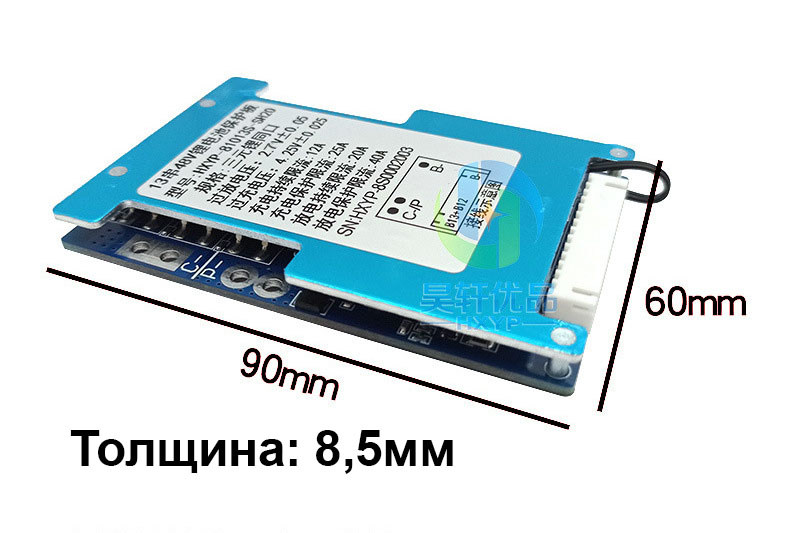

- Размеры: 90 * 60 * 8.5 мм;
- Вес: 60г.
Плата управления аккумуляторной батареей (BMS) для 10 или 13 последовательно соединенных ячеек литий-ионных аккумуляторов (разные платы).

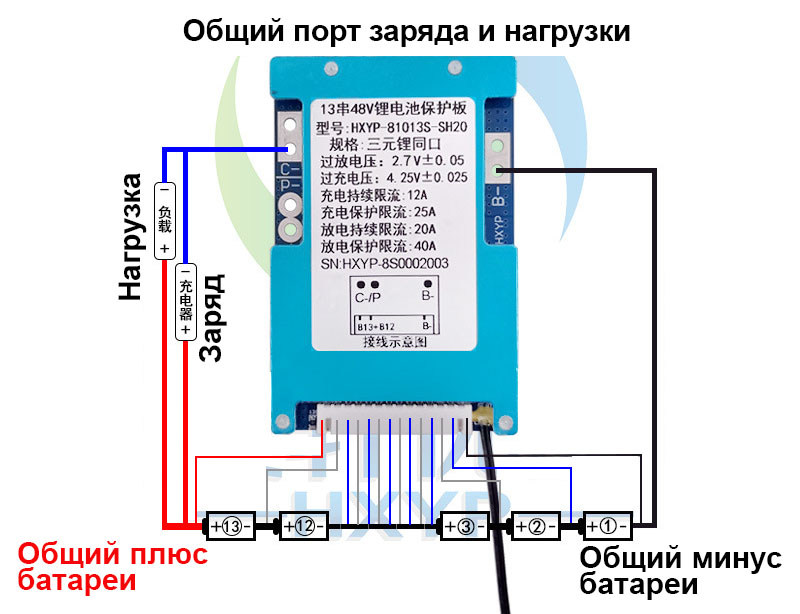

Плата может иметь 2 способа подключения:
- с общим минусовым портом заряда и разряда - порт С;
- с раздельным минусовым портом заряда и разряда - порти С та Р.
Смотрите фото с схемой подключения.
Плюсовой провод от последнего подключенного аккумулятора является общим плюсовым проводом батареи как для подключения зарядного устройства, так и нагрузки.
Плата имеет функцию пассивной балансировки. Для правильной работы балансировки длина всех проводов от коннектора до аккумуляторов должна быть одинаковой.
Два терморезистора (внутренний и внешний) защищают от перегрева плату и аккумуляторы. Внешний через термопасту прижимается к одному из аккумуляторов.
