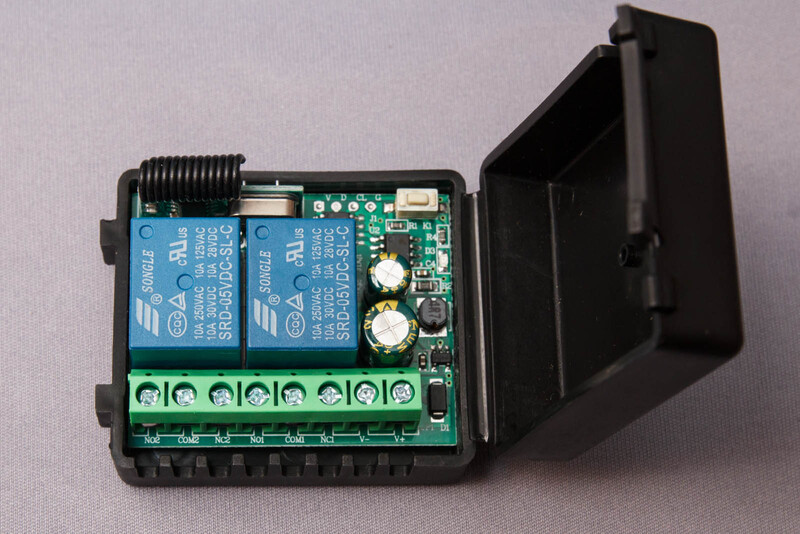

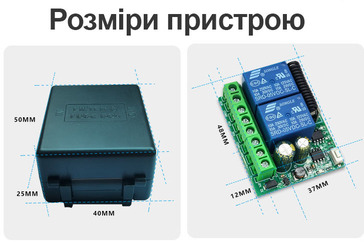

Компактный дистанционный двухканальный выключатель (радиоуправляемое реле) с питанием от источника постоянного напряжения 6-30В в корпусе, управляется пультом ДУ или передатчиком, передающим сигналы с фиксированной кодировкой на частоте 433МГц.

Этот выключатель позволяет дистанционно управлять включением-выключением нагрузки (освещение, ворота, шлагбаум, сирена и пр.) потребляемой мощностью до 2 кВт. Из соображений надежности нагрузку следует ограничить до 1,5 кВт (7А). При подключении электродвигателей следует учитывать величину пускового тока.

С этим Выключателем могут работать пульты с фиксированным кодом. Также выключаиэиель совместим с сигнализацией G90B, мостом Broadlink, Sonoff Bridge и прочими системами "умный дом".

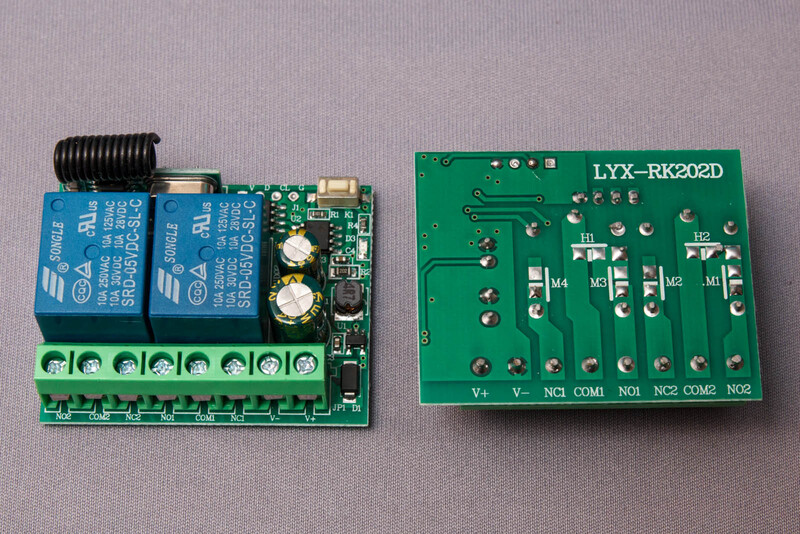

ВАЖНО! Все коммутируемые контакты реле выведены на контактные клеммы и не имеют других соединений на плате ("сухие контакты"), что не ограничивает вас в реализации схемы и напряжения коммутации. Назначение контактов нанесено на плату. Реле могут коммутировать напряжение от 0 до 250 вольт.

При подаче на выключатель питающего напряжения реле всегда будут в разомкнутом состоянии (контакты NC и Com замкнуты NO и Com разомкнуты) независимо от того, в каком состоянии были реле при отключении питающего напряжения.

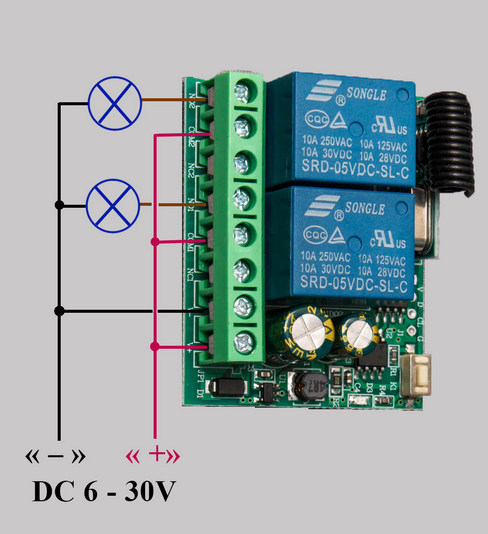

Схема подключения на соответствующем фото.

Одним выключатель может принимать сигналы 10 пультов.

Выключатель имеет 4 режима работы.
Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Используется одна кнопка пульта на одно реле. Оба реле работают в одинаковом режиме.
Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие - размыкает. Используется одна кнопка пульта на одно реле. Оба реле работают в одинаковом режиме.
Режим "Взаимной блокировки". Включение одного реле вызывает выключение второго реле и наоборот. Используются 3 кнопки пульта.
"Комбинированный" режим. Одно реле работает в режиме "звонок", а другое в режиме "однокнопочный" выключатель. Используются 2 кнопки пульта.

Выбор режима работы.

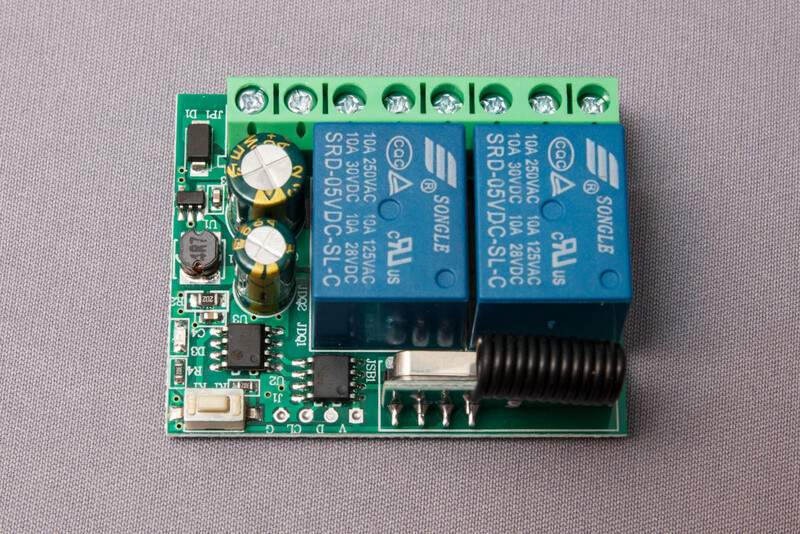

Каждый пульт ДУ имеет свой индивидуальный цифровой код. Выключатель реагирует только на те пульты, коды которых записаны в память выключателя. При записи в память кода кнопки также записывается режим, в котором будет работать кнопка. Для записи кодов пульта в память выключателя предназначена кнопка на плате выключателя.

Запись в режиме «Звонок»:
Нажмите кнопку выключателя 1 раз, светодиод потухнет - это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет управлять первым реле). Светодиод выключателя моргнет несколько раз и снова потухнет, это значит код пульта успешно принят и выключатель готов принять сигнал второй кнопки для второго реле. Нажмите кнопку пульта для управления вторым реле. Светодиод приемника моргнет несколько раз и засветится, это значит режим обучения завершен и приемник и пульт готовы к совместной работе в этом режиме.

Запись в режиме «Однокнопочный выключатель»:
Происходит аналогично предыдущему режиму, за исключением того, что кнопка выключателя нажимается последовательно 2 раза.

Запись в режиме "Взаимной блокировки":
Происходит аналогично предыдущему режиму, за исключением того, что кнопка выключателя нажимается последовательно 3 раза. В этом режиме используется 3 кнопки, третья кнопка используется для выключения обоих каналов, записывается в память автоматически, без необходимости нажимать эту кнопку пульта для записи. Если пульт 4-х кнопочный, то в качестве кнопки выключения обоих реле будут записаны обе кнопки, которые не нажимались.

Запись в "Комбинированном" режиме осуществляется также, как и в режиме "Однокнопочный выключатель".

Сброс приемника
Чтобы очистить приемник от записанных кодов нужно нажать кнопку обучения 8 раз. После этого все коды в приемнике будут стерты.
